在工业生产、市政排水及环保监测等领域，管道出入口的流量数据是反映系统运行状态、进行资源调配与环境评估的关键依据。传统流量监测方式常因管道内水流状态复杂、安装条件受限等问题导致数据偏差，而巴歇尔槽作为一种成熟的明渠流量监测设备，通过科学的结构设计与精准的水位 - 流量换算关系，在管道出入口流量监测中展现出显著优势。研究人员认为，合理应用巴歇尔槽监测系统可实现管道出入口流量的实时、准确计量，为水资源管理、工艺流程优化及环保监管提供可靠数据支撑。

1. 巴歇尔槽监测管道出入口流量的原理

巴歇尔槽通过特定的结构设计将管道出入口的水流转化为可计量的明渠流态，其核心原理基于水位与流量的单值对应关系。管道排出的水流进入巴歇尔槽后，经收缩段、喉道段和扩展段的流态调整，形成稳定的水力条件。此时，水流在喉道段的水位变化与流量呈现严格的数学关联，通过测量喉道段上游特定位置的水位，即可依据预设公式换算得到流量值。

不同于管道内直接测量，巴歇尔槽将管道出入口的复杂流态（如湍流、脉动）转化为平稳的明渠流，因而能规避管道内水流扰动对计量精度的影响。水利工程领域的实践表明，当管道出入口水流进入巴歇尔槽后，收缩段会逐步约束水流边界使流速分布均匀，喉道段则通过断面收缩放大水位变化灵敏度，扩展段则降低水流出口的扰动，三者共同作用确保水位 - 流量关系的稳定性。

2. 管道出入口监测系统的组成架构

应用于管道出入口的巴歇尔槽监测系统需结合管道特性与监测需求构建完整体系，主要包含监测主体、传感设备、数据处理及供电单元。

2.1 监测主体

巴歇尔槽作为监测主体，其结构尺寸需与管道出入口的流量范围匹配。通常根据管道设计流量确定喉道宽度，确保水流在自由流状态下通过喉道段，同时收缩段与扩展段的尺寸需适配管道口径使水流平稳过渡。

2.2 传感设备

传感设备包括水位测量装置与数据采集模块。水位计（如雷达水位计或超声波水位计）安装于喉道段上游规定位置，用于实时捕捉水位变化，其测量精度需控制在 ±3mm 以内以保障流量计算准确性；数据采集模块（遥测终端机）则负责接收水位数据，通过内置算法换算为流量值，同时存储原始数据。

2.3 数据传输与管理单元

数据传输与管理单元承担数据的远程传送与分析功能。采集模块通过无线通信（如 GPRS、4G）将流量数据发送至云平台，平台可实现实时监测、历史数据查询、异常报警等功能。研究人员指出，该单元需支持多端口数据对接，以便与管道运行管理系统或环保监管平台联动。

2.4 供电系统

供电系统需根据管道出入口的现场条件配置。若具备市电接入条件可直接采用市电供电；若为野外或无供电场景则需采用太阳能供电系统，由太阳能板、蓄电池及充电控制器组成，确保在连续阴雨天仍能稳定运行。

3. 设备选择与技术参数适配

管道出入口的流量监测对设备性能有特定要求，需根据水流特性与环境条件合理选型。

水位计的选择需考虑管道排出水的浑浊度与温度范围。雷达水位计适用于多尘、水汽大的环境，其发射频率宜选用 60GHz 以减少水面波纹干扰，测量范围应覆盖管道可能的最大水位波动（通常不小于 7m）且分辨率需达到 1mm；超声波水位计则适用于水质较清的场景，但需注意避免管道出口水流飞溅对声波信号的影响。

巴歇尔槽的结构参数需通过水力计算确定。喉道宽度是核心参数，小型管道出入口（流量小于 1m³/s）可选用喉道宽 0.1-0.5m 的标准槽体，大型管道则需匹配喉道宽 1m 以上的大型槽体；同时槽体材质需根据水质特性选择，如酸碱废水管道出入口应采用耐腐蚀材料（如玻璃钢）制作的槽体。

数据采集模块需具备多接口兼容性，可接入水位计、水质传感器等外设，同时支持流量算法的灵活配置。其存储容量应满足至少 3 个月的原始数据缓存需求，确保在通信中断时不丢失数据；工作温度范围需覆盖 - 30℃至 65℃，以适应不同气候区域的管道出入口环境。

4. 安装工艺与关键要求

巴歇尔槽在管道出入口的安装质量直接影响监测精度，需严格遵循水力设计规范与施工标准。

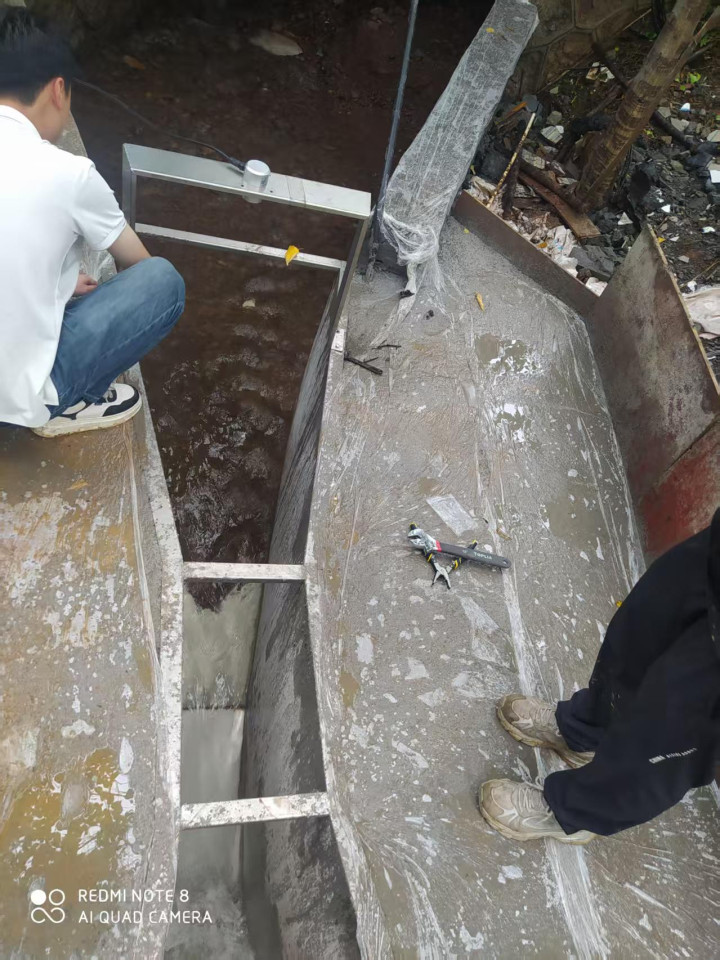

槽体定位需保证中心线与管道出口中心线重合，避免水流偏流导致流态紊乱。安装前需在管道出口下游修建平直段，长度不小于 5 倍管道直径，使水流经扩散后平稳进入巴歇尔槽；若管道出口存在落差需设置消能装置，防止水流冲击槽体破坏流态。

槽体安装需确保密封性与稳定性。槽体与管道出口的连接部位需采用防水密封处理，防止侧漏导致流量计量偏小；槽体底部需固定牢固，与基础连接处用混凝土浇筑，避免因水流冲击产生位移。

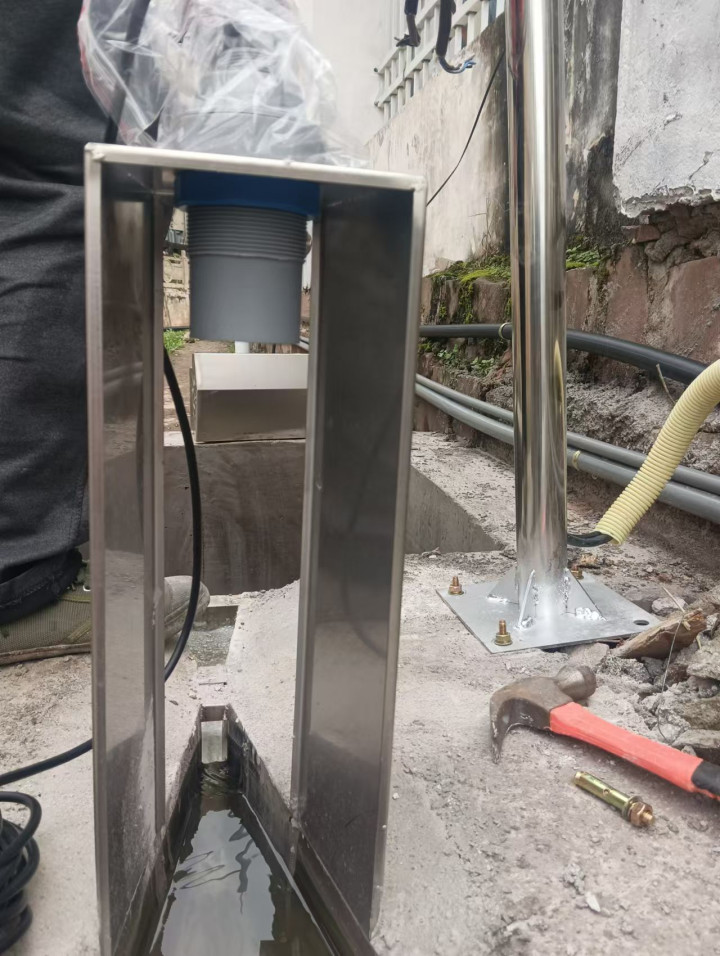

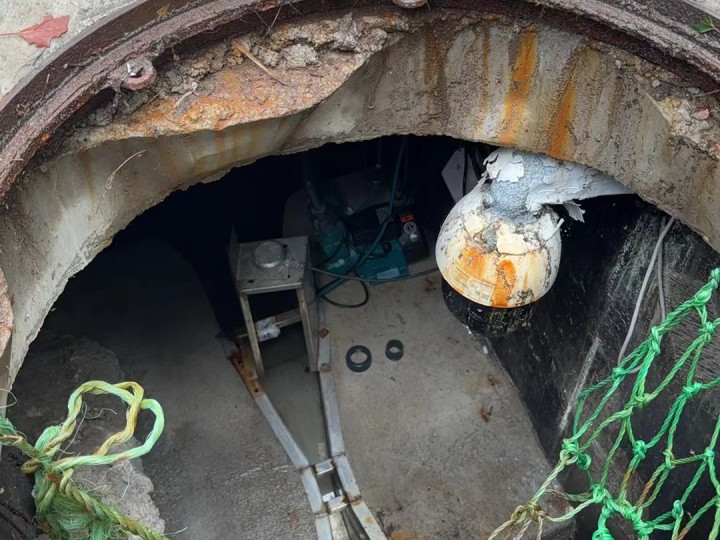

水位计安装位置需精准控制。通常在槽体上方搭建支架，支架预留安装孔（直径 62mm）用于固定水位计，使水位计探头垂直对准喉道段上游水位零点，同时保证探头与水面的距离在测量范围内，避免因管道振动导致测量点偏移。

此外，需验证淹没度是否符合要求。管道出入口水流若为自由流，淹没度需小于临界值（通常不超过 0.7）；若因管道排水压力导致淹没流，则需在槽体下游设置跌水装置降低淹没度，或采用淹没流流量计算公式进行修正。

5. 流量计算方法与数据验证

管道出入口的流量计算需基于巴歇尔槽的水力特性，结合流态（自由流或淹没流）选择对应公式。

自由流状态下，流量计算公式根据槽体类型确定。标准巴歇尔槽（喉道宽 0.1-2.5m）采用公式 Q=0.372×b×h^1.569b^0.026（其中 b 为喉道宽（m），h 为上游水头（m））；大型巴歇尔槽（喉道宽 3-15m）则采用 Q=(2.292b+0.48)×h^1.6。计算时需确保水头在公式适用范围内，如喉道宽 0.3m 的槽体水头应控制在 0.03-0.3m。

淹没流状态下需对自由流流量进行修正，修正公式为 Q_i=Q-ΔQ（其中 ΔQ 为淹没修正值，根据淹没度通过查表或经验公式确定）。工程实践表明，淹没流修正需结合现场标定数据调整，以减少计算偏差。

数据验证可通过比对法实现。在管道出入口安装标准流量计（如电磁流量计）与巴歇尔槽监测系统并行运行，通过分析两者数据偏差（应控制在 ±5% 以内）校准巴歇尔槽的流量系数；同时定期检查水位计零点漂移，通过人工量测水位与传感器数据比对确保测量基准稳定。

6. 系统运行与维护要点

为保障长期监测可靠性，管道出入口的巴歇尔槽系统需建立常态化运维机制。

定期清理槽体杂物是关键。管道排出水中若含有泥沙、漂浮物，易在喉道段堆积改变槽体断面尺寸导致计量误差，需每月检查并清理槽内沉积物；对于高含沙管道，可在槽体上游设置沉沙池减少杂物进入。

设备状态监测需同步开展。每周通过平台检查水位计数据波动是否正常，若出现异常需现场排查传感器是否被遮挡或损坏；每月检测供电系统电压，确保蓄电池容量满足连续阴雨天气需求；每季度校验遥测终端机的通信稳定性，防止数据传输中断。

此外，需根据管道运行工况调整监测参数。当管道流量因季节或生产计划发生显著变化时，需重新核算巴歇尔槽的适用范围，必要时更换匹配的槽体；若管道出口水流状态改变（如从自由流变为淹没流），需及时在数据处理模块中更新流量计算公式。
